Odlučovače

Vyrábíme odlučovače pro průmysl

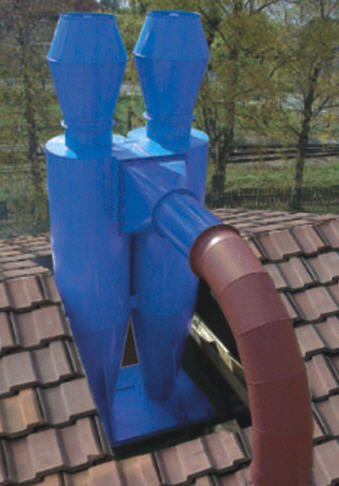

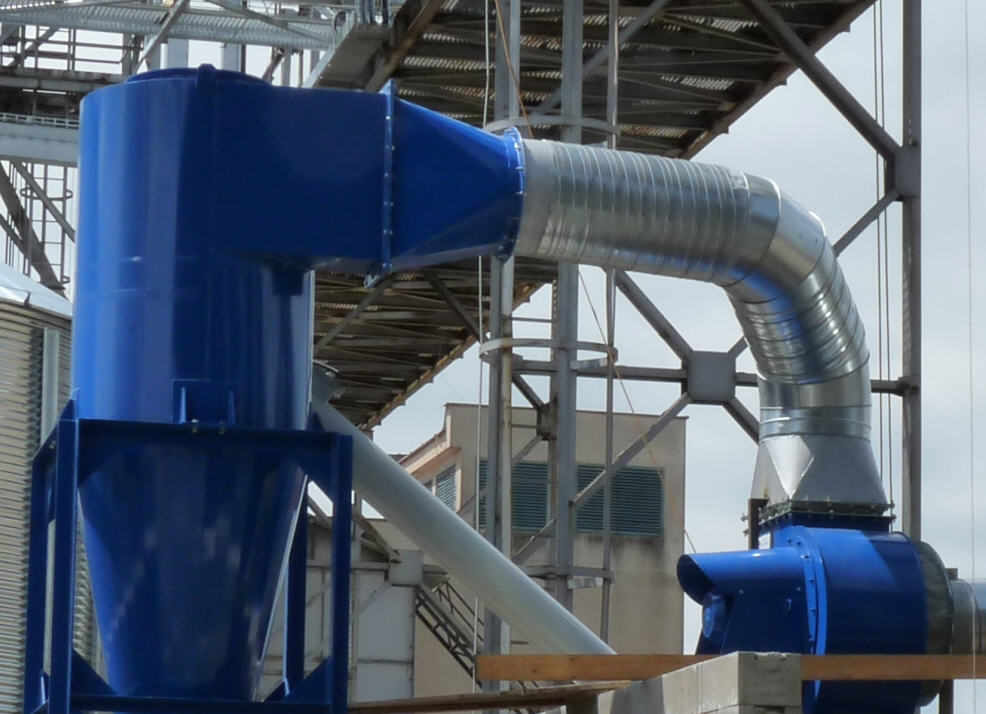

Pro všechna průmyslová odvětví vyrábíme cyklónové odlučovače typu SEA a VPC. Produkty slouží k odlučování nelepivých, nehořlavých a nevýbušných prachů ze vzdušiny do teploty až +350°C. Určené jsou především pro podtlakový vzduchotechnický systém, lze je použít i pro přetlakový systém.

Parametry odlučovačů

Cyklónové odlučovače slouží pro odlučování neabrazivního nebo mírně abrazivního prachu o velikosti frakce do 50 mm. Pracovní teplota odsávaného média může být od -30 °C do +150 °C u materiálového provedení 11 375. U provedení z nerezové oceli může být teplota až + 250 °C.

Použití odlučovačů

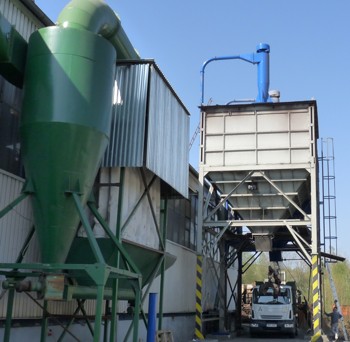

Cyklóny zajišťují odsávání od dřevoobráběcích strojů, a to převážně mokrých pilin. Používány jsou také u uzavřených okruhů pneudopravy. Mohou být zařazeny jako první stupeň filtrace před filtrační zařízení (odloučí větší částice prachu). Použití najdou také ve spalinových cestách, kdy odlučují jiskry před vstupem spalin do filtračního zařízení. Kapacitu cyklónů je možné zvýšit tím, že se zařadí vedle sebe nebo za sebou.

Výhody našich odlučovačů

• Mají vysokou odlučivost prachu.
• Vynikají dlouhou životností.
• Získáte je za příznivou cenu.

Rádi vám k odlučovačům sdělíme více informací. Ozvěte se nám.

Odlučovače SEA a VPC

Odlučovače SEA

Obsah

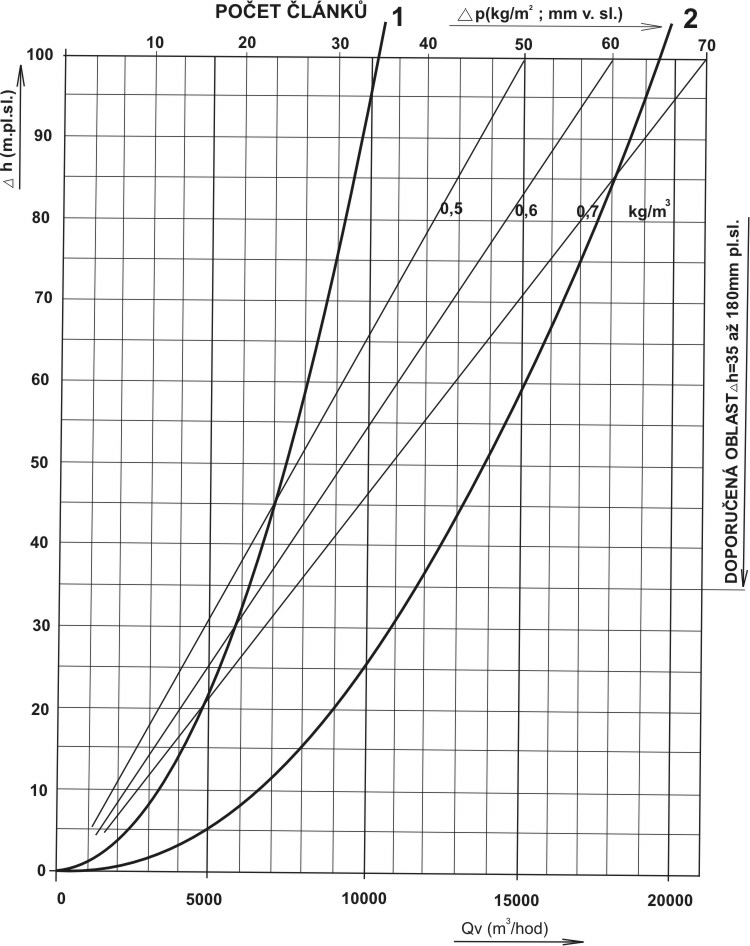

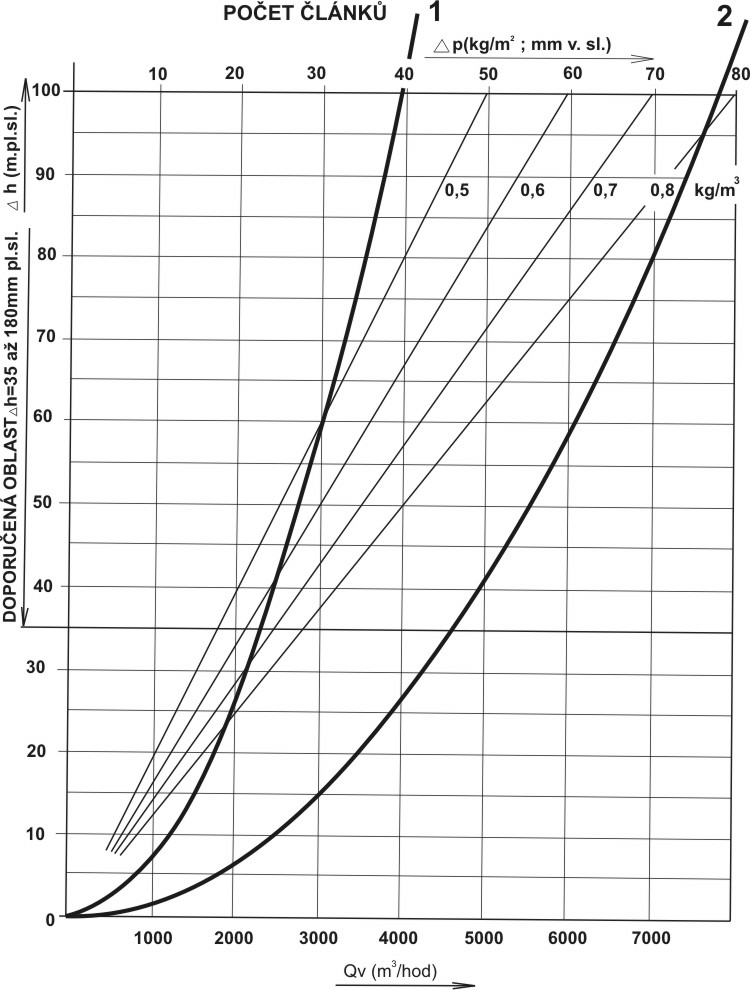

1. Tlaková ztráta odlučovače
2. Obsah

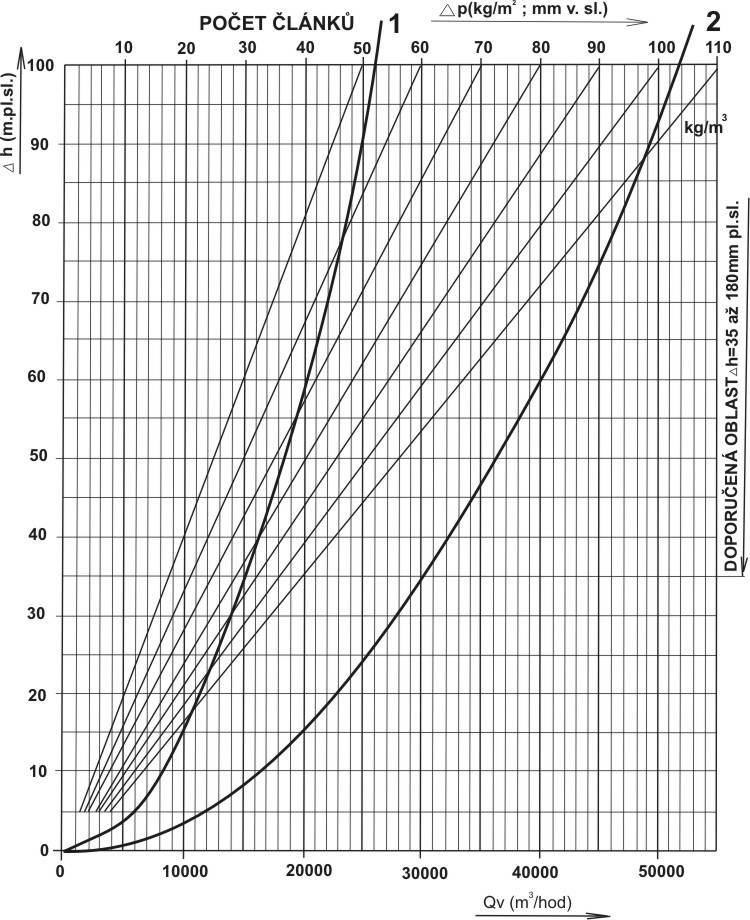

3. Tlaková ztráta odlučovače

2. Popis

Odlučovač SEA slouží k odlučování tuhých nehořlavých příměsí ze vzdušiny do teploty 300°C a pro podtlak max. 3000 Pa. Odlučovač SEA je zvlášť vhodný pro odlučování hrubých neabrazivních příměsí v dřevozpracujícím průmyslu - piliny, hobliny, štěpky. Dá se použít i pro odlučování vláknitých materiálů. Odlučovač SEA je možno použít jako první stupeň při vícestupňovém odlučování. Vyrábí se ve velikostech 630, 1000 a 1600 v uspořádání buď jednotlivě nebo ve dvojicích a to bez konstrukce nebo s konstrukcí.

3. Hlavní připojovací rozměry

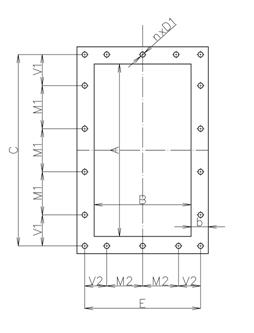

Připojovací rozměry přírub vstupního hrdla odlučovačů



Velikost  odlučovače	ROZMĚRY (mm)
	A	B	C	E	M1	M2	V1	V2	n	D1	b
630 T3/1	500	225	544	269	100	100	72	84,5	18	12	40
1000 T3/1	800	355	850	405	120	120	125	82,5	22	15	50
1600 T3/1	1250	560	1320	630	160	160	180	155	24	19	60
630 T3/2	500	450	544	494	100	100	72	97	22	12	40
1000 T3/2	800	710	850	760	120	120	125	140	26	15	50
1600 T3/2	1250	1120	1320	1190	160	160	180	115	32	19	60

Připojovací rozměry přírub výstupního hrdla odlučovačů



Velikost  odlučovače	ROZMĚRY (mm)
	d	D	d1	b	n
630	355	390	10	30	12
1000	560	605	12	40	16
1600	900	960	14	5	24

Připojovací rozměry přírub na výpadu z odlučovačů



Velikost  odlučovače	ROZMĚRY (mm)
	d	D	d1	b	n
630	280	315	10	30	8
1000	450	495	12	40	12
1600	710	760	14	5	20

Odlučovače VPC

Obsah

1. Tlaková ztráta odlučovače
2. Popis
3. Hlavní připojovací rozměry

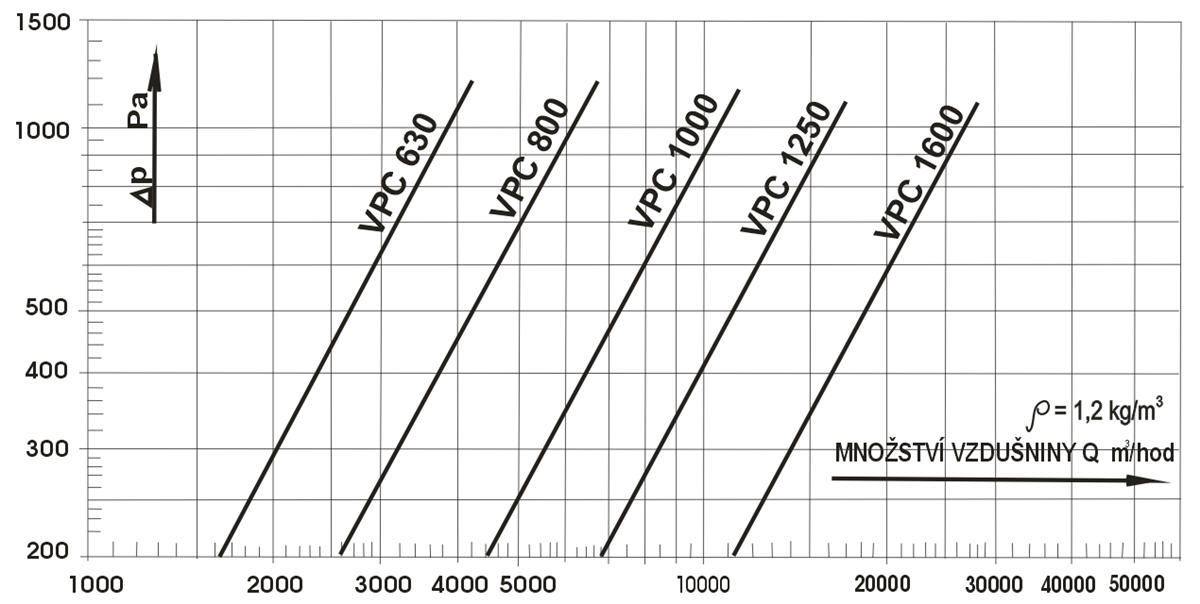

1. Tlaková ztráta odlučovače

2. Popis

• Odlučovače jsou určeny pro odlučování nelepivých, nehořlavých a nevýbušných prachů ze vzdušiny do teploty +350°C.
• Odlučovače jsou určeny především pro podtlakový vzduchotechnický systém, použitelnost pro přetlakový systém se nevylučuje. Konstrukčně jsou řešeny pro rozdíl tlaku proti atmosféře do hodnot ±8kPa. Odlučovač VPC je ocelové konstrukce. Jsou vyráběny o jmenovitém průměru 630, 800, 1000, 1250 ,1600 mm. Podle polohy vstupního hrdla do odlučovače se vyrábí odlučovač pravý a levý. Odlučovače VPC jsou s patkami. Přívod vzdušiny vstupním hrdlem do odlučovacího článku je tečný. Po odloučení příměsí v odstředivé komoře vystupuje vyčištěná vzdušina výstupní trubkou buď do sběrného potrubí, nebo do atmosféry. Odloučené příměsi padají do výsypky nebo jsou odváděny jiným zařízením dle projektu. Vhodné umístění odlučovačů, dodávané kompletující prvky, jejich kotvení, jakož i ostatní navazující vzduchotechnická zařízení určuje projektant odlučovacího zařízení podle provozních podmínek a místní dispozice.

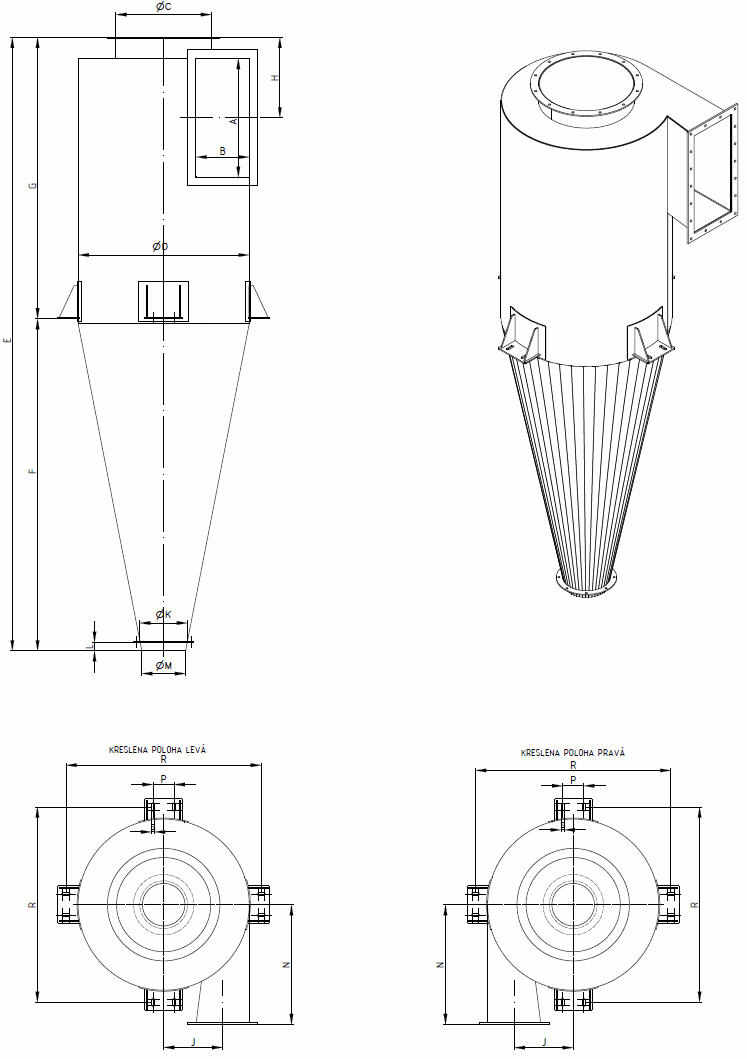

3. Hlavní připojovací rozměry

Připojovací rozměry - příruby čtyřhranné



A	B	otvory		bxs	m1	m2	v1	v2	C	E
		d1	n
450	200	12	14	40x10	100	-	97	122	494	244
560	250	12	18	40x10	100	-	102	97	604	294
710	315	15	18	50x12	120	120	140	122,5	760	365
900	400	15	24	50x12	120	120	115	105	950	450
1000	560	15	28	50x12	120	120	105	125	1050	610

Připojovací rozměry - příruby kruhové



d	D	bxs	otvory
			d1	n
180	215	30x5	10	8
225	260	30x5	10	8
250	285	30x5	10	8
355	390	30x5	10	12
400	445	40x6	12	12
450	495	40x6	12	12
560	605	40x6	12	16
710	760	45x8	15	20
900	960	50x8	15	24
